Auszugsregal 400x600mm

„Kein aufwendiger Aufbau nötig – das Produkt kommt vormontiert bei dir an.“

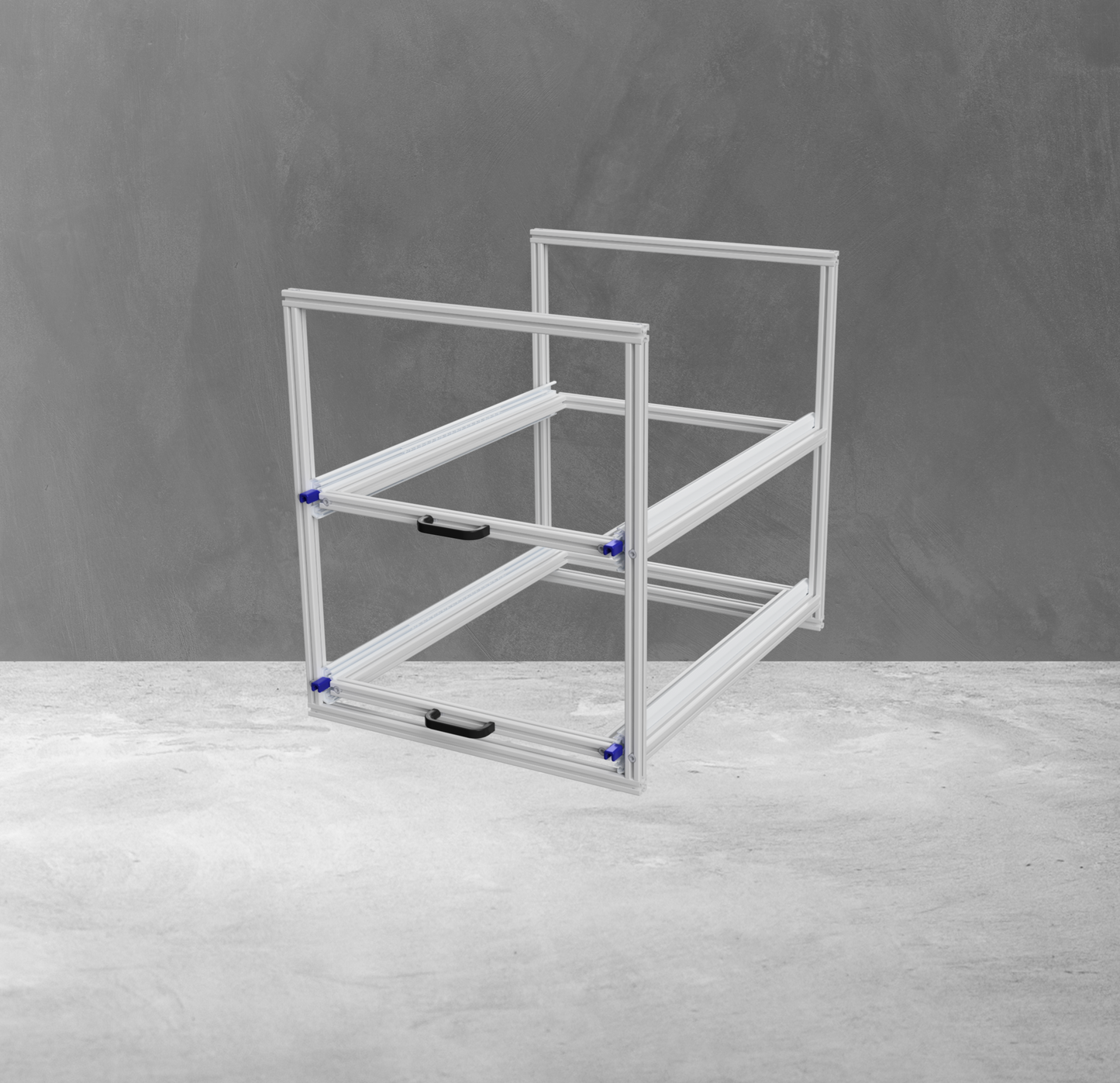

Rahmen

Zur Aufnahme der Euroboxen, aus 20x20mm Aluminium Konstruktionsprofile.

Schwerlastauszüge mit Verriegelung

Auszug verriegelt im eingezogenem Zustand und ausgezogenem Zustand.

Maßen

Breite: ca. 485mm

Tiefe: ca. 607mm (ohne Handgriff)

Höhe: ca. 560mm

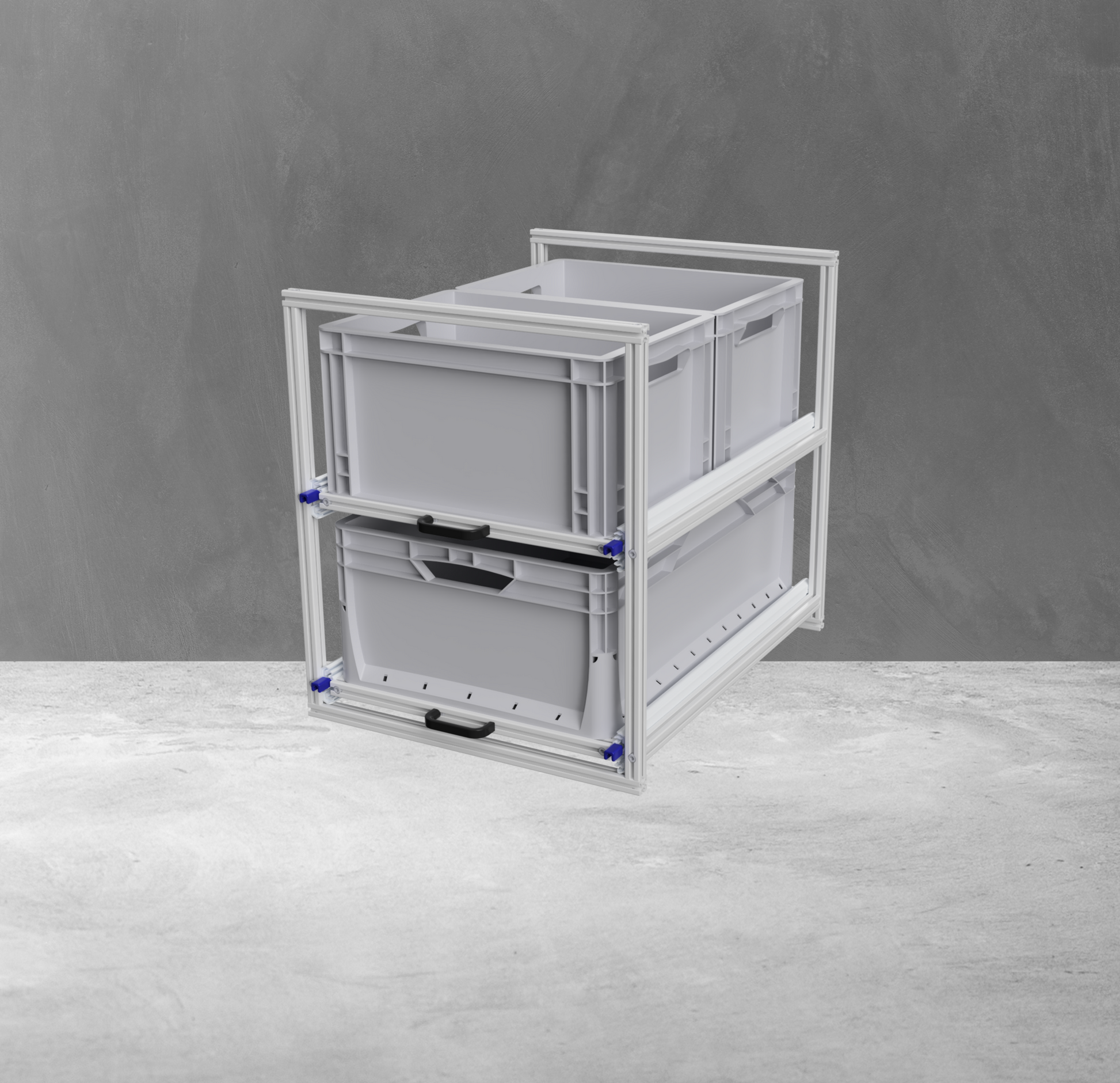

Kapazität

Pro Heckauszug:

• 2 Euroboxen 400x300x220mm

      oder

• 1 Eurobox 400x600x220mm

Traglast – Schwerlastauszüge (dynamische Belastbarkeit bei Seitenmontage)

Schwerlastauszug 100 kg – 53 mm
• Maximale Tragkraft bis zu einer Auszugslänge von 600 mm: 100 kg / Paar
• Bei einer Auszugslänge von 600 mm: 100 kg / Paar

Schwerlastauszug 130 kg – 58 mm
• Maximale Tragkraft bis zu einer Auszugslänge von 600 mm: 130 kg / Paar
• Bei einer Auszugslänge von 600 mm: 130 kg / Paar

Schwerlastauszug 225 kg – 75 mm
• Maximale Tragkraft bis zu einer Auszugslänge von 900 mm: 225 kg / Paar
• Bei einer Auszugslänge von 600 mm: 225 kg / Paar

Montageanleitung
Die Montage dauert ca. 15 Minuten.

1. Positionieren Sie das Produkt an der gewünschten Stelle.
2. Markieren Sie mit einem Bleistift die Befestigungspunkte.
3. Nehmen Sie das Produkt wieder ab und bohren Sie die erforderlichen 8mm Löcher.
4. Setzen Sie anschließend die Einschraubmutter M6 in die Bohrlöcher ein.
5. Positionieren Sie das Produkt erneut an der gewünschten Stelle.
6. Führen Sie die Schrauben durch die vorgesehenen Löcher im Produkt und schrauben Sie sie in die Einschraubmuttern M6 ein.

✔️ Hinweis: Alle für die Montage benötigten Einschraubmuttern und Schrauben sind im Lieferumfang enthalten.
