Auszugsregal 600x1200mm

„Kein aufwendiger Aufbau nötig – das Produkt kommt vormontiert bei dir an.“

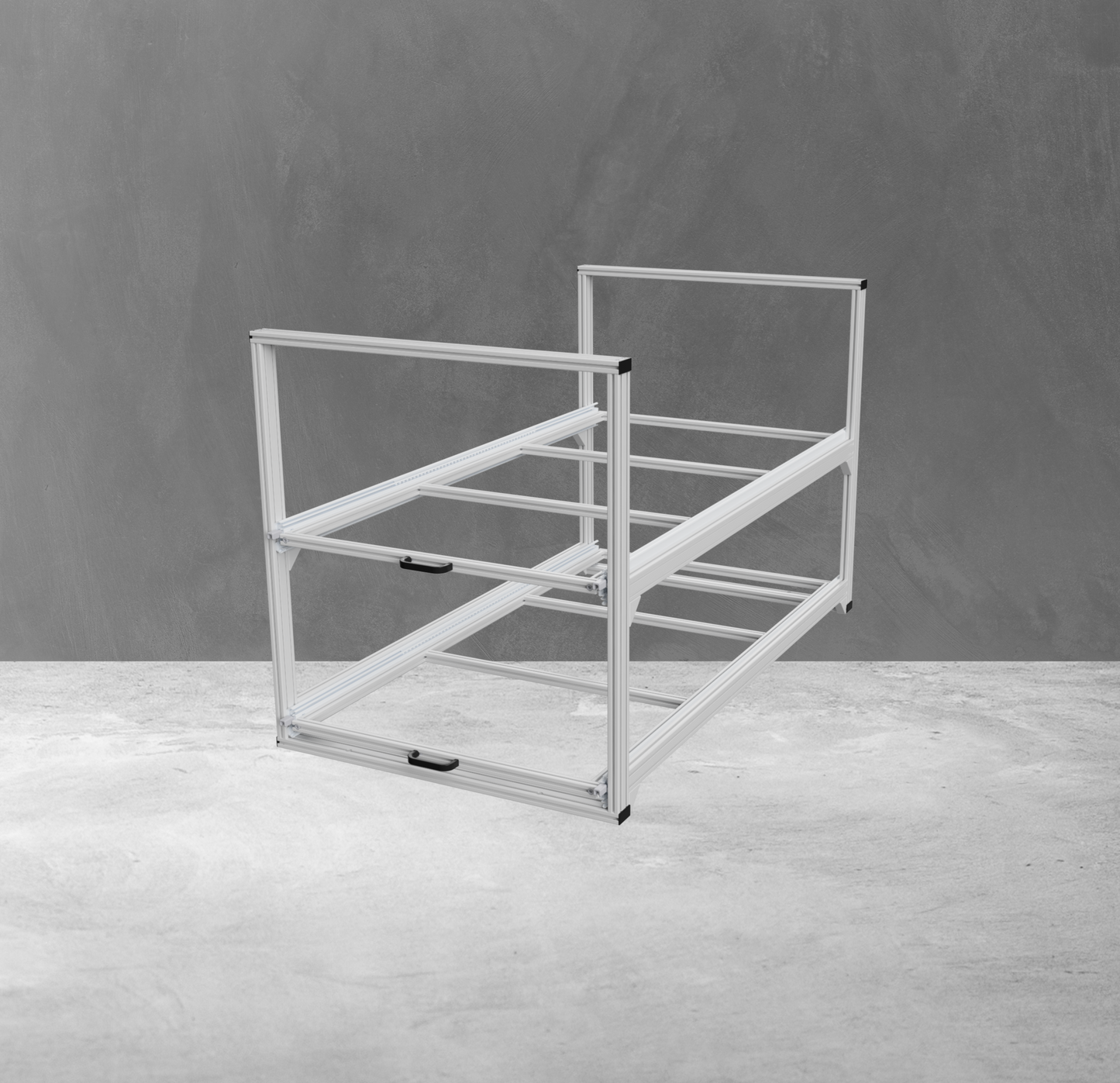

Rahmen

• Außenrahmen, als Träger für die Heckauszüge, aus 20x40mm Aluminium Konstruktionsprofile.
• Heckauszüge, zur Aufnahme der Euroboxen, aus 20x20mm Aluminium Konstruktionsprofile.

Schwerlastauszüge mit Verriegelung

Auszug verriegelt im eingezogenem Zustand und ausgezogenem Zustand.

Maßen

Breite: ca. 690mm

Tiefe: ca. 1243mm (mit Handgriffe)

Höhe: ca. 750mm

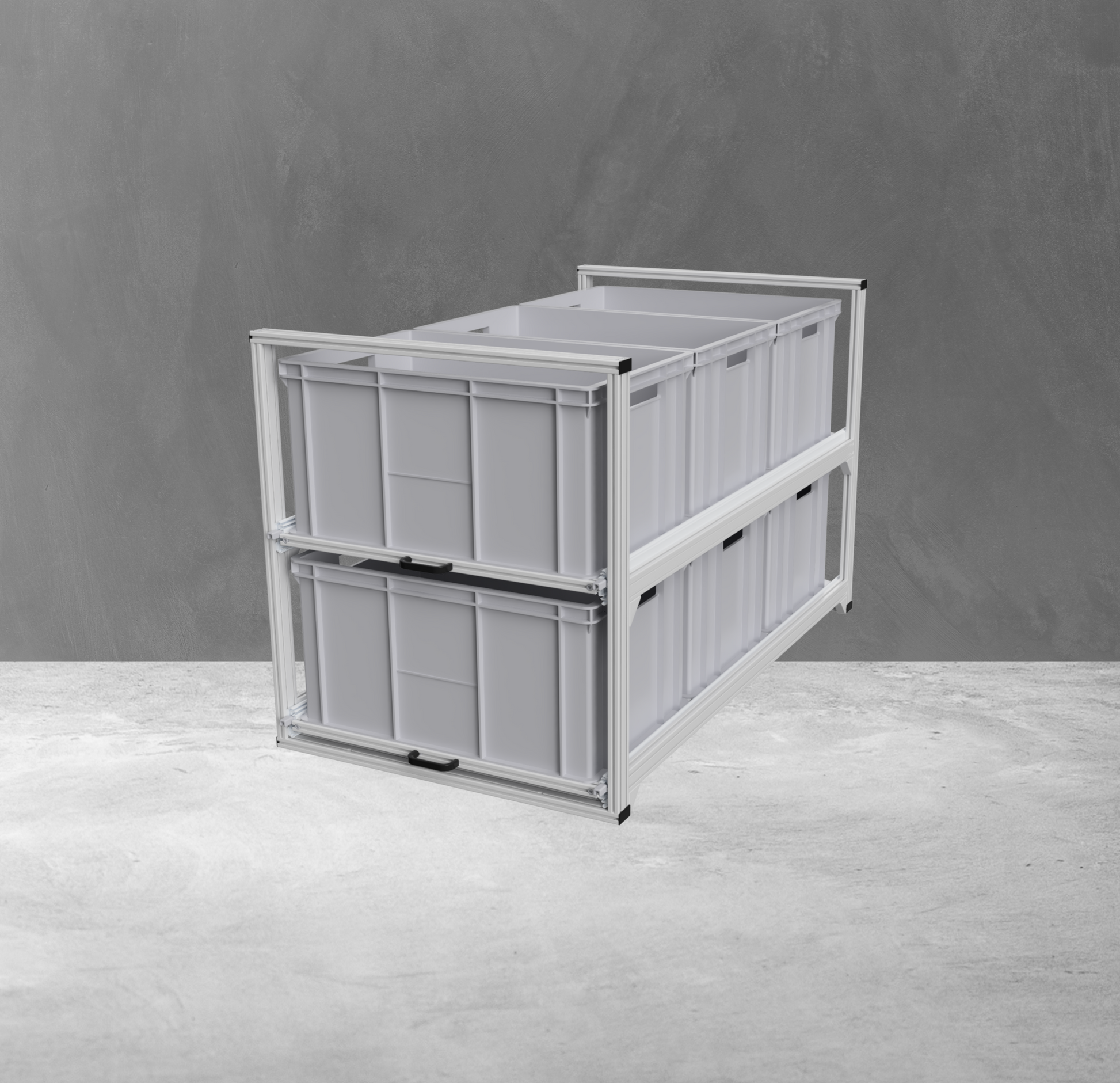

Kapazität

Pro Heckauszug:

• 6 Euroboxen 400x300x320mm

      oder

• 3 Eurobox 400x600x320mm

Traglast – Schwerlastauszüge (dynamische Belastbarkeit bei Seitenmontage)

Schwerlastauszug 100 kg – 53 mm
• Maximale Tragkraft bis zu einer Auszugslänge von 600 mm: 100 kg / Paar
• Bei einer Auszugslänge von 1200 mm: 75 kg / Paar

Schwerlastauszug 130 kg – 58 mm
• Maximale Tragkraft bis zu einer Auszugslänge von 600 mm: 130 kg / Paar
• Bei einer Auszugslänge von 1200 mm: 90 kg / Paar

Schwerlastauszug 225 kg – 75 mm
• Maximale Tragkraft bis zu einer Auszugslänge von 900 mm: 225 kg / Paar
• Bei einer Auszugslänge von 1200 mm: 200 kg / Paar

Montageanleitung
Die Montage dauert ca. 15 Minuten.

1. Positionieren Sie das Produkt an der gewünschten Stelle.
2. Markieren Sie mit einem Bleistift die Befestigungspunkte.
3. Nehmen Sie das Produkt wieder ab und bohren Sie die erforderlichen 8mm Löcher.
4. Setzen Sie anschließend die Einschraubmutter M6 in die Bohrlöcher ein.
5. Positionieren Sie das Produkt erneut an der gewünschten Stelle.
6. Führen Sie die Schrauben durch die vorgesehenen Löcher im Produkt und schrauben Sie sie in die Einschraubmuttern M6 ein.

✔️ Hinweis: Alle für die Montage benötigten Einschraubmuttern und Schrauben sind im Lieferumfang enthalten.
